压簧式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。压簧式热电偶与显示仪表等配套使用，可直接测量0~400℃范围内的温度。压簧式热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

结构原理

WRET-01型压簧式热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

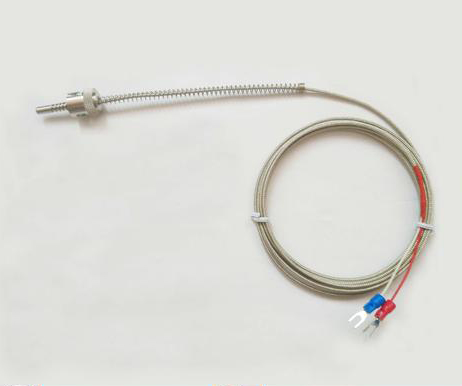

WRET-01型压簧式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

安装方法

WRET-01型压簧式热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，z.ui后拧上锁紧卡套。

型号规格

型号	分度号		测温范围 ℃	热响应时间 t0.5s	保护管材料
WRET-01	E （ EA-2 ） *		0-400	<5	不锈钢 1Cr18Ni9Ti
WRNT－01	K （ EU-2 ） *		0-400	<5	不锈钢 1Cr18Ni9Ti
规格					连接螺栓mm
总长 Lmm		保护管 l  mm
1000  1500  2000  2500  3000  3500  4000		30  30  30  30  30  30  30			35 或 70
1000  1500  2000  2500  3000  3500  4000		60  60  60  60  60  60  60

注:订货须写明:1)产品名称及型号
